啟用鎖定裝置FSC 2011是附帶一個3位數的安全代碼。的設備可用于大約4周限制。4周后FSC 2011將繼續函數的另一個14天,但“有限的消息操作時間”短暫出現在顯示的時候設備是關閉的。之后,FSC 2011將成為禁用,消息出現在“設備鎖”顯示,當它打開。只有一次驗證代碼已經進入該設備可以再次使用。

輸入驗證碼:
2011年為了解開FSC,打開設備菜單通過按P鍵。選擇確認菜單,輸入提供的代碼+ / -和確認您的條目。的
FSC 2011現在解鎖。

設備概述

開始:
三個測量程序可以存儲在FSC 2011。這些通過按啟動鍵1、2或3。
打印:
按下打印1打印測量參數和關鍵結果。
按打印2鍵打印測量參數,結果和圖表。
按打印P鍵調用設備菜單FSC 2011。
為了避免無意的驅動,必須按下鍵至少兩秒。

FSC 2011

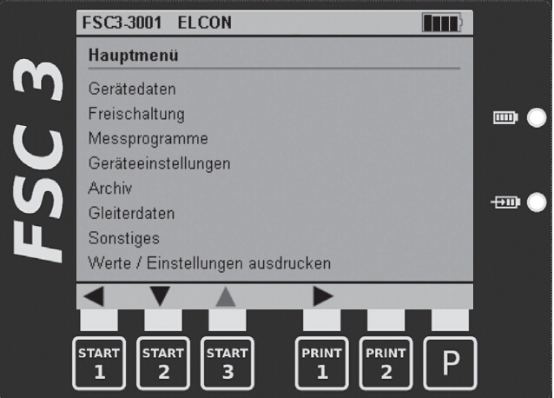

菜單指導
鍵:
P電話設備菜單
?選擇菜單
▼去下一個菜單項
▲去以前的菜單項
< 回到主菜單/設備菜單和離開
保存更改的值
+值增加
——減少值

快速參考指南
5
1。選擇測量位置選擇你的位置根據測量任務。確保驅動輪干了。
2。選擇滑塊選擇適當?shù)臑槟臏y量滑塊:皮革、塑料SBR橡膠、橡膠插入選定的滑塊在設備的底部。
3。把設備放在地板上,指向所需的方向確保設備可以遍歷路徑來衡量阻塞。
4。開始測量開始測量按開始鍵之一:開始1:動力摩擦測量、30厘米、0.1標準評分開始2、3:一樣的開始,但由于測量路徑60厘米或100厘米
5。可選的打印輸出測量完成后,按1或2打印鍵打印一個短或長版本的測量結果。
6。把滑塊為了防止測量設備的損壞,刪除每次測量后滑塊。

前言

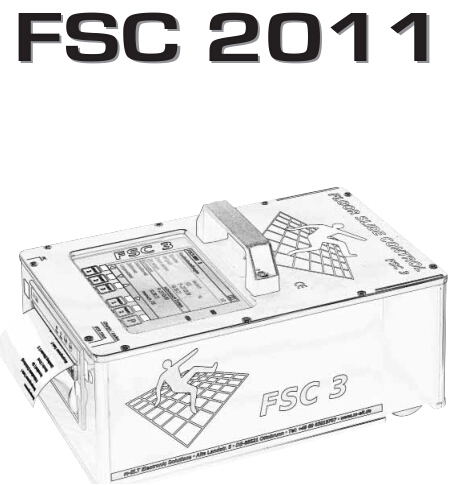

購買FSC 2011收購一個現代的和高質量的精密測量裝置確定靜態和動態摩擦的地板上表面。
定期檢查地板表面使用FSC 2011可以檢測到地板上的變化特征,補救措施可以實現。因此,FSC 2011是決定性的幫助防止事故發生由滑動造成的。仔細閱讀這些操作指令:它們包含2011年FSC的重要信息的操作。

設備菜單
設備數據:
“設備數據”菜單是用于顯示所有相關數據,如制造商、序列號等您的FSC 2011。該數據永久存儲在設備上。的用戶只能修改設備名稱。
測量項目:
不同的測試方法、縮放、測量路徑和住時間可以分配給每個三個開始鍵單獨。
該設備可以重置為工廠設置在任何時候選擇“恢復標準”菜單項。
也指“測量FSC 2011”
設備設置:
如果有必要,顯示的語言和亮度,時間和計量單位可以改變。
日期被設置在工廠,和無法改變的用戶。
信號的語氣雖然可以激活一個警告信號設備是在運動。

設備菜單
存檔:
FSC 2011家門店中的所有成功的測量數據檔案。這些測量可以使用內置的打印打印機。只有所有的測量任何一天都可以打印出來。
滑塊數據:
滑塊在“數據”可以看到的數據插入滑塊,如生產日期、涂料、和牙齒的磨損程度。
其他信息:
計數器和統計的數量做一個概述測量。
打印值:
所有的值都設置在設備的食物都可以被打印出來檔案的目的。
制造商建議打印所有設備參數一旦完成初始設置,并保持與其他重要文件信息。

測量與FSC 2011
開始鍵:
開始鍵已經預定程序的不同測量程序。這些可以根據需要改變:
調用菜單項來測量項目選擇的三個鍵開始。
測試方法、路徑遍歷,保壓時間和可伸縮性在子菜單可以改變。
由于每個測試方法的特點,不是所有參數可以改變?yōu)槊總€測試方法。
因此,只有那些可以改變的參數用戶將被顯示。

測試方法
目前以下測試方法:
動態摩擦滑翔機是降低和測量的開始靜態摩擦喜歡動態摩擦,但靜摩擦
靜態摩擦3
2011年FSC執行三個靜態摩擦測量可選的保壓時間靜摩擦5像靜摩擦3,但是有五個靜態摩擦測量良好的開端FSC 2011開始移動,但滑塊不降低直到大約。10厘米的遍歷居住時間:測量開始之前,可以設置滑塊的居住時間1 - 99秒的范圍內。
測量路徑:
測量路徑可以設置在30厘米范圍內200厘米。工廠三個開始鍵的設置詳細的在開始測量的快速參考指南。

測量與FSC 2011
擴展:
各種定標方法是可用的,這取決于設備的地方正在被使用。以下是最常見的:
Si極限值bfu瑞士  瑞士安全標準
根據bfu /電子探針伍珀塔爾安全:

根據分類伍珀塔爾安全極限的值標準0.1評分0.1到1
測量記錄

SI極限值

伍珀塔爾安全:                                               瑞士
根據分類                                                    瑞士安全標準
伍珀塔爾安全極限的值                                        根據bfu /電子探針

測量與FSC 2011
滑塊組件:
測量滑塊有決定性的影響測量值。他們正在檢查磨損和硬化,以及他們的一般情況。他們必須返回到工廠后re-coating最多200人測量。
四個滑塊中包含的類型是FSC 2011:
SBR橡膠滑塊(黃色)橡膠(黑色滑塊)塑料滑塊(藍色)皮革(紅色滑塊)其他滑塊類型作為附件提供。
測量與FSC 2011
執行測量:
FSC 2011必須適應自己位置的溫度為執行任何之前至少半個小時測量。
干燥的測量:
在投入運行之前,滑塊必須清潔然后插入凹槽底部的設備。2011年FSC在地板上的預定位置。按開始鍵之一設備開始前定義測量。一旦測量已經完成,確定值顯示在顯示,可以打印使用了-在打印機。
濕法測量:
滑塊和路徑來衡量必須滋潤測量前10分鐘開始。然后至于干進行測量。

評估測量結果定期檢查地板表面收益率有意義測量結果。這可以揭示傾向長一段時間,允許地板上的優化維護。防滑清潔劑和效率floor-renewal措施也可以測試。

FSC系列的設備測量系數動態摩擦,這是一個物理量。直到現在,德國標準DIN 51131不開任何限制值,因此,伍珀塔爾大學的安全限制防止下滑是用來評估值量的結果。
這些都是公認的,和也擔任有關行業協會。摩擦一般信息:
摩擦力是把一個對象在一個所需的力表面。
摩擦系數(摩擦系數)“t”顯示了比例之間的牽引力Fz和物體的重量Fg。

牽引力=

摩擦力Fz

成品重量

摩擦系數(摩擦系數)“t”顯示了比例之間的牽引力Fz和物體的重量Fg。
摩擦系數只顯示比例,因此沒有物理單位本身。

評估測量結果靜態或動態摩擦的摩擦必須克服靜摩擦為了把身體運動。為了保持身體的運動,只有動態必須克服摩擦。

物理名稱:

靜摩擦的字母系數= 0μ

字母系數的動態摩擦=μ

例子:
汽車輪胎在干燥的街頭0,65 0,45
汽車輪胎在濕街20 < < 0,0,20
鋼鐵對鋼鐵(火車)0 15 0,12

對于大多數材料組合,靜摩擦系數動態摩擦系數大于。
打印參數/測量結果FSC 2011配備了高速熱敏打印機。
它可以用來打印出所有測量參數和測量結果。
按打印1鍵打印日志最近的測量。
如果一個圖是需要,按打印2鍵。

維護和服務
熱敏打印機
熱打印機可以容納20米長的卷紙。
輥的結束是宣布了一個紅色的顏色。
為了交換紙卷,打開的封面打印機。展開大約15厘米的紙,然后開放的卷盤。讓一些紙的突出打印機,并關閉蓋小心。
驅動輪
驅動輪特性一種特殊類型的橡膠確保在所有表面******牽引。車輪應清洗前測量,以及在必要時。后就可以了覆蓋被刪除。
充電電池
FSC 2011充電,電池凝膠與關閉能力的12 V和2啊。一個適配器(230 V / 110 V / 18 V /840 mA)包含充電電池。充電時間與這個適配器是約。四個小時。FSC 2011有過載保護裝置,所以電池不能充電的時候。
維護和服務
2011年FSC維護為了確保測量繼續準確,FSC 2011表明維護。
一旦這個消息出現在顯示,或最遲24個月后,設備必須被發送給制造商檢查。
FSC 2011和所有配件必須返回,因為只有這樣,可以所有維護工作。
軟件
連接電腦的軟件存儲在USB棒包括FSC 2011。
此外,您可以下載分別電流軟件版本的www.mcs-mechanik.de。
